קונקטורים של אנטנות, משדרים ומקלטים (למה זה כל כך מבלבל ? )
מהן הסיבות שיוצרות בלבול בסוגי הקונקטורים
1 יש שני תקנים, השני הפוך מהראשון (SMA הותיק, RP-SMA החדש יחסית)
2 ההגדרה של FEMALE ו- MALE מבלבלת, כי היא לא מתייחסת בכלל אל הסיגנל המרכזי הנמצא בתוך הקונקטור
* מסיבה זו יש אתרים שמשתמשים בהגדרה של (PLUG או JACK)

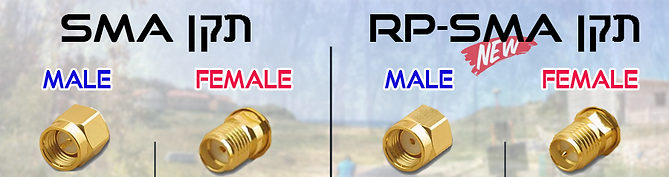

ארבעת הקונקטורים
כמה טיפים שיעזרו לכם לזכור ולהבדיל בין הקונקטורים ( NO MORE BILBOOL )
1. תקן SMA = אנטנה עם סיגנל אמצע פין זכר | מקלט, משדר סיגנל אמצע נקבה.
תקן RP-SMA = אנטנה עם סיגנל אמצע חור נקבה | מקלט, משדר סיגנל אמצע זכר.
2. תקן SMA = (אנטנה סיגנל פין זכר) - IMMERSIONRC, FATSHARK
תקן RP-SMA = (אנטנה סיגנל חור נקבה) - BOSCAM, DJI
3. שאתם רואים MALE או FEMALE (הכוונה לצורת הקונקטור החיצוני)
= הקונקטור נראה כמו אום (נקרא גם plug)
= הקונקטור נראה כמו בורג (נקרא גם jack)
כעת יותר ברור כיצד לבחור רכיבי תקשורת
$38.99

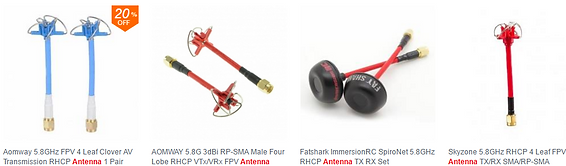

AOMWAY RHCP Antenna
$15.99
$5.76
kyzone RHCP 4 Leaf FPV Antenna
Pig Tail SMA Male
to SMA Female
$2.05
Pig Tail RP-SMA Male
to RP-SMAFemale
$2.99
לאנטנות נוספות לחץ כאן
קונקטורים ומתאמים לאנטנות
אם ברשותכם משדרים ואנטנות בעלי תקני קונקטור שונים,
רצוי לרכוש 2 מכל ארבעת סוגי המתאמים ומחברים כדי לתת מענה לכל קומבינציה אפשרית.
$1.39
SMA Male To Female - 90 deg
$2.05
Antenna Adapter Connector
$1.99
בדף המוצר ניתן לבחור A או B
לפי סוג הקונקטור

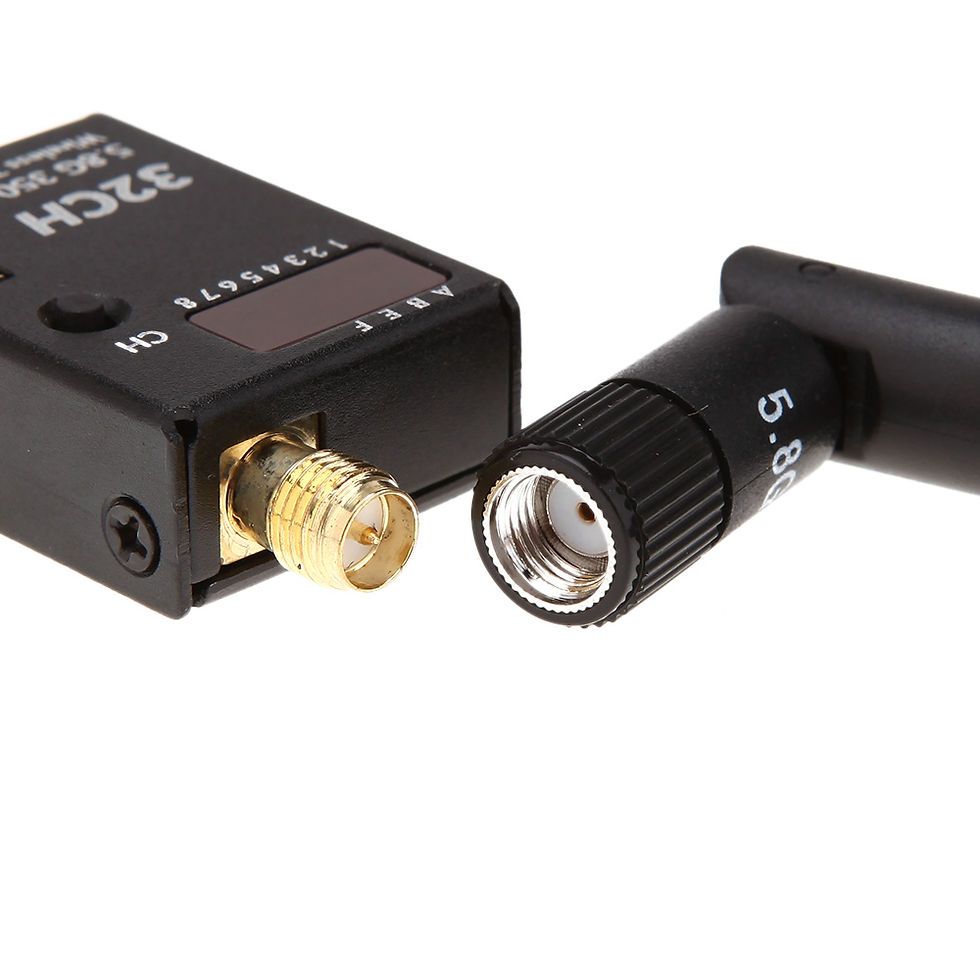

ImmersionRC - תקן SMA
SMA FEMALE
SMA MALE
SMA FEMALE
Boscam - תקן RP-SMA
בהצלחה :)
